- OMM index : 06590
- Nom de la station : Luxembourg (Aéroport du Findel)
- Latitude : 49°37’33.9’’N (49.6261 N)
- Longitude : 6°12’12.5’’E (6.20347 E)
- Elévation de la station (H) : 376.1 m
- Elévation du capteur de pression QFE (HP) : 376.1 m
- Elévation de l’aérodrome (HA) : 376.1 m (1234 ft)
- En service depuis : 1947-01-01
Température de l’air (2 m)
- Fabricant
- Vaisala
- Modèle
- HMP45D, Pt-100
- Date de mise en service
- 2002
La température de l’air est mesurée à 2 m au-dessus du sol avec un thermomètre à résistance en platine (Pt-100).
Le principe du thermomètre à résistance est basé sur la variation de la résistance électrique en fonction de la température. La résistance à 0°C est de 100 Ω. Le capteur est installé dans un abri ventilé naturellement afin de le protéger des rayonnements et des intempéries (DTR13). La température de l’air est déterminée par des équations quadratiques et cubiques dont les coefficients sont définis par la norme IEC 751 (actuellement EN 60751).
Spécifications
- Capteur
- Pt-100 (IEC 751 1/3 classe B)
- Plage de mesure
- -40 °C à +60 °C
- Incertitude
- 1/3 classe B (±0.1 K)
- Type de commutation
- 4 fils
Température de l’air (5 cm)
- Fabricant
- Vaisala
- Modèle
- DTS12G1
- Date de mise en service
- 2002
La température de l’air est mesurée à 5 cm au-dessus d’une surface plane exempte de couverture végétale et de neige. La température de l’air à 5 cm la plus basse mesurée entre 17:46 et 05:45 UTC sera reportée dans le message synoptique de 06:00 UTC.
Le principe du thermomètre à résistance est basé sur la variation de la résistance électrique en fonction la température. Entre le 1 mars et le 31 octobre le capteur est recouvert par un couvercle ventilé naturellement afin de le protéger des rayonnements et des intempéries (DTR15). La température de l’air est déterminée par des équations quadratiques et cubiques dont les coefficients sont définis par la norme IEC 751 (actuellement EN 60751, anciennement DIN 43760).
Spécifications
- Capteur
- Pt-100
- Intervalle de mesure
- -80 °C à +80 °C
- Incertitude
- 1/4 DIN 43760 Kl. B (±0.08 K à 0 °C)
- Type de commutation
- 4 fils
Température du sol
- Fabricant
- Vaisala
- Modèle
- DTS12G1
- Date de mise en service
- 2002
Les températures du sol sont mesurées à une profondeur de 2, 5, 10, 20, 50 et 100 cm avec des thermomètres à résistance en platine (Pt-100) utilisant la variation de la résistance électrique en fonction la température. Les thermomètres sont installés horizontalement à différentes profondeurs dans une tige en plastique.
Spécifications
- Capteur
- Pt-100
- Intervalle de mesure
- -80 °C à +80 °C
- Incertitude
- 1/4 DIN 43760 Kl. B (±0.08 K à 0 °C)
- Type de commutation
- 4 fils
Humidité relative
- Fabricant
- Vaisala
- Modèle
- HMP45D, HUMICAP® 180
- Date de mise en service
- 2002
L’humidité relative est mesurée par une sonde HUMICAP® 180 située à 2 m au-dessus du sol, qui utilise le principe de variation de capacité du capteur par l’absorption de molécules d’eau dans un mince film en polymère. Le capteur est logé dans un boîtier résistant aux rayonnements et aux intempéries. Le corps de protection est ventilé naturellement. La température du point de rosée et la température du bulbe humide sont calculées à partir des valeurs d’humidité relative et de température de l’air. La pression partielle de vapeur d’eau est obtenue à partir de la pression de vapeur saturée calculée selon la formule de Hyland et Wexler (1983).
Spécifications
- Capteur
- HUMICAP® 180
- Intervalle de mesure
- 0.8% à 100%HR
- Incertitude de l’étalonnage (usine) (à 20 °C)
- ±1% HR (0% – 90% HR)
- ±2% HR (90% – 100% HR)
- Incertitude de l’étalonnage (in-situ) (à 20 °C) (selon ASTM E104-85)
- ±2% HR (0% – 90% HR)
- ±3% HR (90% – 100% HR)
- Temps de réponse (20 °C)
- 15 s
Pression atmosphérique
- Fabricant
- Vaisala
- Modèle
- DPA503
- Date de mise en service
- 2002
La pression atmosphérique est mesurée au niveau de la station par un baromètre digital, qui utilise les changements capacitifs du capteur (BAROCAP®) qui s’opèrent à travers une membrane en silicium. Le DPA503 est équipé de 3 capteurs BAROCAP® redondants afin d’assurer une sécurité accrue indispensable dans le secteur aéronautique. La pression atmosphérique au point de référence de l’aéroport et au niveau de la mer sont calculées à partir des valeurs mesurées de pression atmosphérique au niveau de la station, de températures et d’humidité.
Spécifications
- Capteur
- BAROCAP®
- Intervalle de mesure
- entre 500 hPa et 1100 hPa
- Incertitude à 20 °C :
- 0.2 hPa
- Stabilité à long-terme
- 0.1 hPa par année
Vitesse du vent
- Fabricant
- Vaisala
- Modèle
- WAA151
- Date de mise en service
- 1985
La vitesse du vent est mesurée mécaniquement par un anémomètre à coupelles coniques, situé sur un mât d’une hauteur de 10 m au-dessus du sol. Mis en mouvement par le vent, un disque interrupteur coupe un faisceau infrarouge plusieurs fois par révolution et le transistor photoélectrique crée ainsi un train d’impulsions qui est directement proportionnel à la vitesse du vent. Un élément chauffant installé dans la cavité de la tige est activé lorsque la température de l’air est inférieure à 4 °C.
Spécifications
- Capteur
- codeur optique avec phototransistor
- Intervalle de mesure
- 0.4 m/s à 75 m/s
- Incertitude
- ±0.17 m/s (0.4 – 60 m/s)
- Seuil de démarrage
- < 0.5 m/s
- Constance de distance
- 2.0 m
Direction du vent
- Fabricant
- Vaisala
- Modèle
- WAV252
- Date de mise en service
- 2017
La direction du vent est mesurée mécaniquement par une girouette à roulement à billes sur un mât d’une hauteur de 10 m au-dessus du sol. Avec l’aide d’un disque codeur optique, la direction du vent est directement convertie en code binaire. Un élément chauffant installé dans la cavité de la tige est activé lorsque la température de l’air est inférieure à 4 °C.
Spécifications
- Capteur
- codeur optique avec phototransistor (6-Bit Gray-Code)
- Intervalle de mesure
- 0° à 360°
- Incertitude
- ±2.8°
- Seuil de démarrage
- < 0.4 m/s
- Constance de distance
- 0.5 m
- Rapport d’amortissement
- 0.3

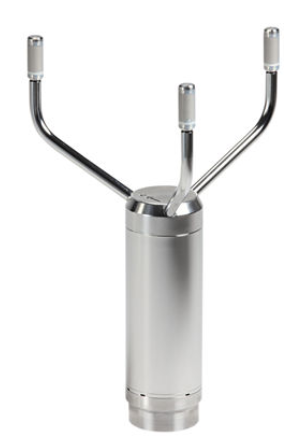

Direction et vitesse du vent
- Fabricant
- Vaisala
- Modèle
- WS425
- Date de mise en service
- 2008
L’anémomètre ultra-sonique se compose de 3 transducteurs acoustiques disposés à équidistance (25 cm) sur un plan horizontal et respectivement décalés de 60°. Les transducteurs servent d’émetteur et de réducteur. La vitesse et la direction du vent sont déterminées en mesurant le temps nécessaire aux ultrasons pour se déplacer d’un transducteur à l’autre. La conversion des vecteurs de vent en coordonnées polaires permet alors de déduire vitesse et direction du vent.
Vitesse du vent
- Capteur
- WINDCAP®
- Intervalle de mesure
- 0 m/s à 65 m/s
- Incertitude
- ±0.135 m/s
- Seuil de démarrage
- ±0 m
- Constance de distance
- ±0 m
Direction du vent
- Capteur
- WINDCAP®
- Intervalle de mesure
- 0° à 360°
- Incertitude
- ±2.0°
- Seuil de démarrage
- ±0 m/s
- Constance de distance
- ±0 m
Quantité de précipitations
- Fabricant
- Thies Clima
- Modèle
- 5.4032.30.008
- Date de mise en service
- 2002
La quantité de précipitations est mesurée par un auget à basculement situé à une hauteur de 1 m au-dessus du sol. Dès lors que l’un des deux compartiments est entièrement rempli avec une certaine quantité d’eau (correspondant à 0.1 mm de précipitations), il bascule et se vide de l’eau recueillie. L’autre compartiment prend le relais et ainsi de suite. Les basculements sont comptabilisés au moyen d’un interrupteur à lames. Ce modèle n’utilise pas de relation linéaire entre l’intensité et la quantité de pluie. Un chauffage à commande thermostatique permet de faire fondre les précipitations solides.
Spécifications
- Capteur
- Pluviomètre avec auget basculant
- Zone de collecte
- 200 cm²
- Intensité
- maximal 7 mm/min
- Résolution
- 0.1 mm par basculement
- Environnement d’exploitation (température)
- -25 °C à 60 °C
- Incertitude
- < 2 mm/min (2%)
2 à 5 mm/min (4%)
> 5 mm/min (10%)
Durée d’ensoleillement
- Fabricant
- Vaisala
- Modèle
- DSU 12
- Date de mise en service
- 2002
Le rayonnement est absorbé par 6 lames bimétalliques sensibles au flux thermique. Le rayonnement incident provoque un échauffement et donc une courbure des bandes métalliques qui établit un contact entre-elles, de sorte que le flux de rayonnement puisse être calculé. Le temps des contacts électriques fermés permet de mesurer la durée d’ensoleillement, dès lors que le seuil de 120 W/m² a été dépassé (seuil fixé par l’OMM). Grâce à son principe de construction, cet instrument de nécessite aucune orientation particulière par rapport à la latitude et le soleil.
Spécifications
- Capteur
- 6 Lamelles bimétalliques
- Gamme spectrale
- 0.35 μm jusqu’à 1.1 μm
- Temps de réponse
- < 20 à 40 s
- Stabilité à long-terme
- 10 W/m² par année
- Incertitude
- ±10 %
Durée d’ensoleillement
- Fabricant
- Casella / London
- Modèle
- Campbell-Stokes
La mesure de la durée d’ensoleillement se fait par le principe de la mesure optique. Le rayonnement solaire passe à travers la boule en verre qui agit telle une lentille convergente qui génère une brûlure du diagramme. La boule en verre est installée de manière concentrique sur un support en métal. La longueur de la brûlure visible sur le diagramme correspond à la mesure de la durée d’ensoleillement. La précision de lecture est en 10ème d’heure.
Spécifications
- Capteur
- boule en verre (lentille convergente)
- Diamètre
- 101.6 mm
- Période mesurée
- 1 diagramme par jour
- Degré de latitude
- réglable (entre 45° et 65°)
Hauteur de la base des nuages
- Fabricant
- Vaisala (ex Impulsphysik)
- Modèle
- LD-40
- Date de mise en service
- 2002
Le célomètre fonctionne selon la technologie LIDAR (Light Detection and Ranging). Une diode laser envoie de brèves impulsions lumineuses qui convergent en un faisceau parallèle dirigé verticalement vers l’atmosphère. Une partie de la lumière est renvoyée par les aérosols de l’atmosphère jusqu’au récepteur du célomètre. Les signaux de rétrodiffusion permettent de déterminer, entre autres, la hauteur de la base des nuages ainsi que la visibilité verticale. Le célomètre permet de déterminer jusqu’à 3 base de nuages distinctes. La fiabilité de détection des bases nuageuses est garantie également pour tout type de précipitations grâce à des algorithmes sophistiqués.
Spécifications
- Capteur
- Célomètre avec LIDAR
- Intervalle de mesure
- 7.5 m jusqu’à 13000 m (43000 ft)
- Résolution
- 7.5 m (25 ft)
- Précision
- ±7.5 m (25 ft)
- Cycle de mesure
- 15 s
- Laser
- Diode d’impulsion
- Longueur d’onde
- 855 nm
Portée visuelle de piste (RVR)
- Fabricant
- Vaisala (ex Impulsphysik)
- Modèle
- Skopograph II Flamingo
- Date de mise en service
- 2002
Le transmissiomètre est un capteur optique pour la mesure de la visibilité météorologique (MOR) à une hauteur de 2.5 m au-dessus de la piste d’atterrissage/de décollage. L’absorbance (opacité) d’une impulsion ou faisceau lumineux est le volume de mesure entre un émetteur (diode électroluminescente) et 2 récepteurs (photodiodes). Les distances mesurées entre l’émetteur de la lumière et les récepteurs sont de 15 m et 75 m. Le degré de transmission est une mesure pour l’atténuation de la lumière par les gouttelettes d’eau, les particules de poussière et les molécules de l’air. La portée visuelle de piste (RVR) est calculée à partir de la visibilité météorologique (MOR), de la luminosité environnante (capteur LM21) et de l’intensité des balises lumineuses de la piste.
Spécifications
- Capteur
- Transmissiomètre à lumière blanche
- Intervalle de mesure
- 10 m jusqu‘à 3000 m (MOR)
- Longueur de base
- 15 m / 75 m
- Environnement d’exploitation (température)
- -40 °C à 55 °C
